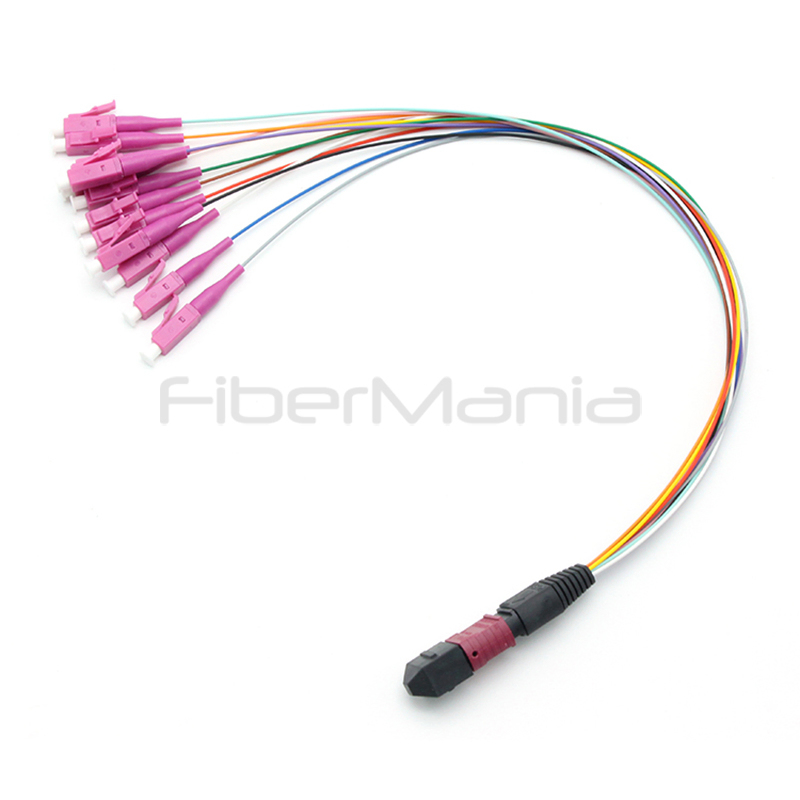

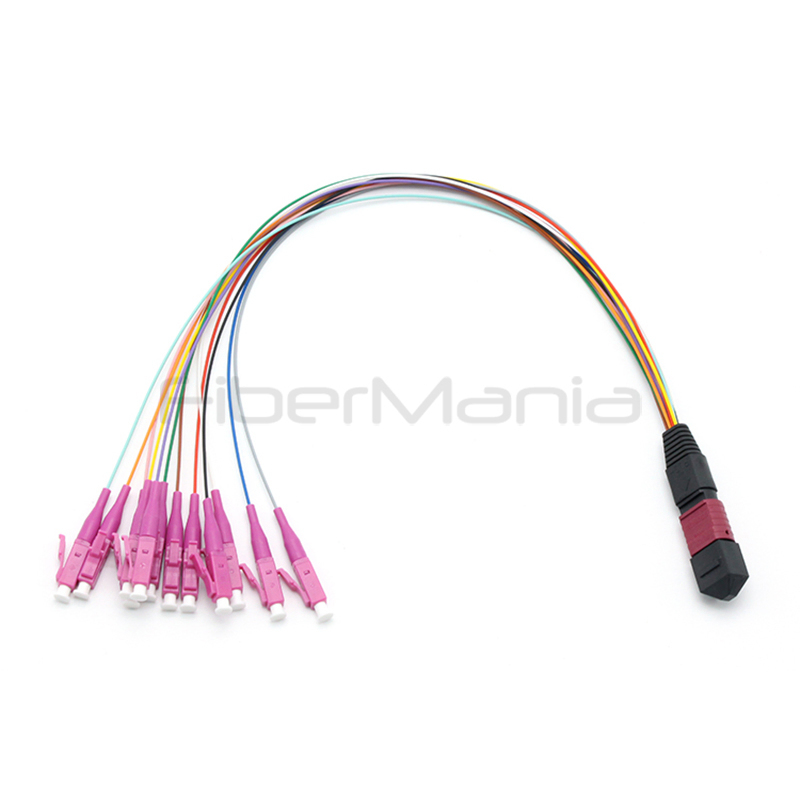

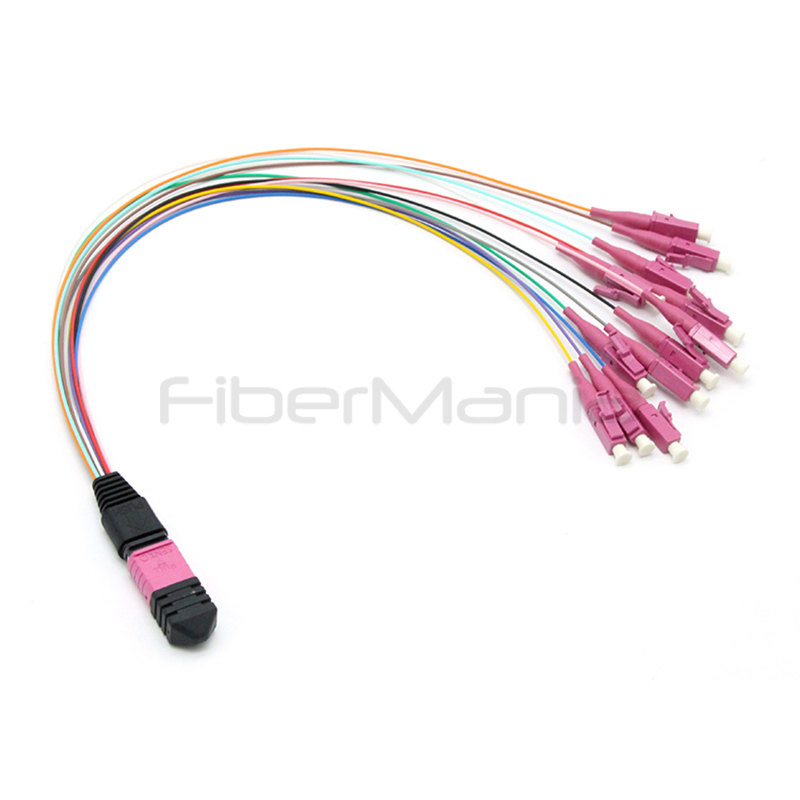

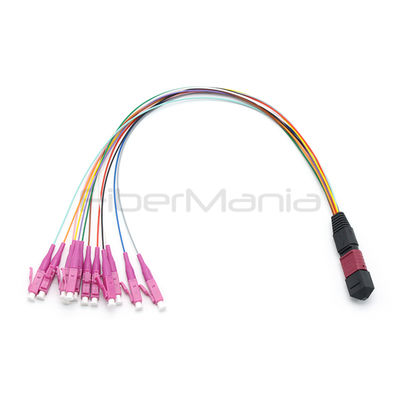

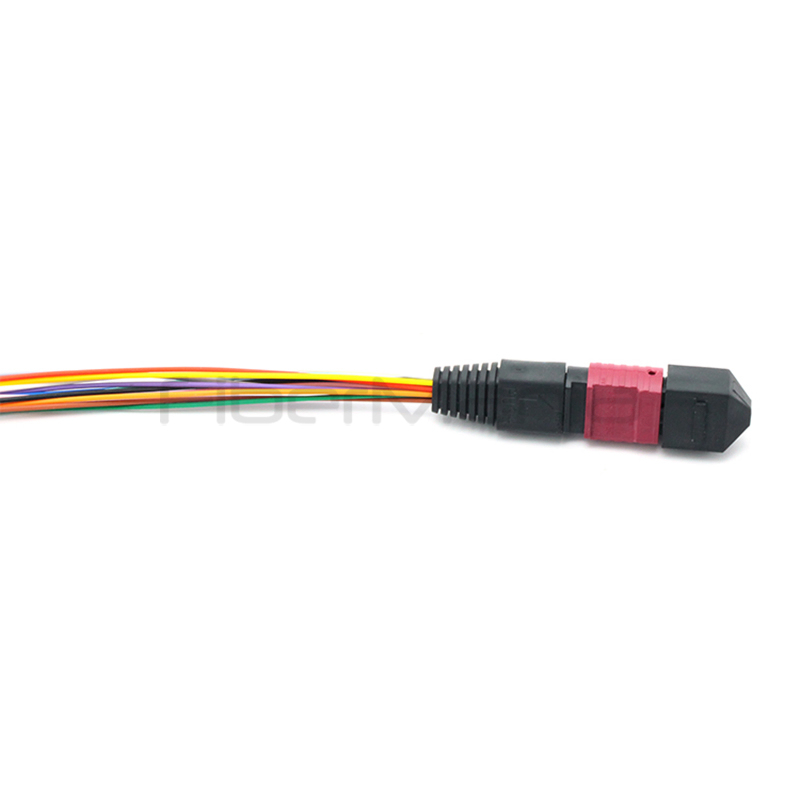

MPO LC/SC/ST/FC 0,9 мм 12-24-жильный волоконно-оптический кабель Fanout
Кабельные сборки MTP/MPO, обычно называемые MTP® Breakout Fiber, в основном используются для патч-панелей распределения данных, включая пленумные приложения. Доступные в одномодовых и многомодовых конфигурациях с числом волокон 12, 24, 48 и 72, эти сборки разделяют один 12-жильный оптоволоконный кабель MTP® на 12 отдельных кабелей SC. Кабели MTP® с разветвленным выходом доступны как в мужском, так и в женском исполнении, различной длины и диаметра фановой трубки.
Ключевые особенности
- Доступен с различным количеством волокон
- Отличная взаимозаменяемость
- Готов к подключению и работе
- Соответствует стандарту Telcordia GR-1435-CORE.
Приложения
- Инфраструктура дата-центра
- Телекоммуникационные сети
- Кросс-соединения высокой плотности
- Межрамочные соединения оптического переключателя
Технические характеристики
| Разъем |
MPO/MTP(Мужской/Женский) |
ЛК/СК/ФК/СТ |
| Оптоволоконный режим |
СМ(ОС2) | ММ(ОМ1/ОМ2/ОМ3/ОМ4/ОМ5) |
СМ(ОС2) | ММ(ОМ1/ОМ2/ОМ3/ОМ4/ОМ5) |
| Тип полировки |
ПК | БТР | ПК |
СКП | БТР | СКП |
| Вносимая потеря |
Типичное≤0,30 дБ
Макс≤0,75 дБ
Типичный≤0,15 дБ (элитный)
Макс≤0,35 дБ (Элитный) |
Типичное≤0,50 дБ
Макс≤0,25 дБ
Типичный≤0,10 дБ (элитный)
Макс≤0,35 дБ (Элитный) |
| Возвратная потеря |
≥50 дБ
≥55 дБ (элитный) |
≥60 дБ
≥65 дБ (элитный) |
| Повторяемость |
≤0,1 дБ |
| Долговечность |
≤0,2 дБ (1000 раз сопряжение) |
| Количество волокон |
8/12/24/48/72/96/144 волокна |
| Кабельная оболочка |
ПВХ/ОФНР/ОФНП/ЛСЖ |
| Статус соответствия RoHS |
Соответствует |
Процедуры тестирования качества
Тестирование IL и RL
Проведите тестирование вносимых и обратных потерь кабелей, чтобы проверить их радиус действия и обеспечить стабильную передачу сигнала.
Тестирование 3D-интерферометра
Оцените разъемы или наконечники кабелей, чтобы убедиться, что смещение вершины, радиус кривизны и высота волокна находятся в пределах заданных параметров, что обеспечивает успешное оптоволоконное соединение.
Торцевой осмотр
Осмотрите торцевую поверхность разъема на наличие царапин, дефектов или загрязнений, чтобы убедиться в чистоте наконечников, что повышает качество и надежность связи, а также способствует увеличению времени безотказной работы сети.

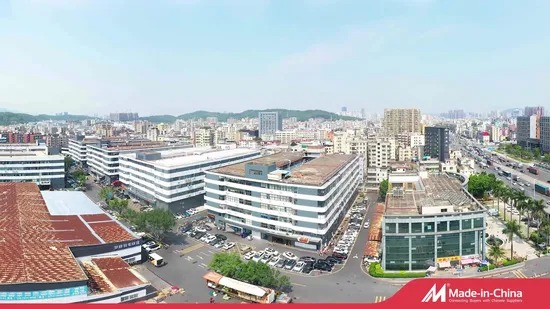

Производственное оборудование
Упаковка и доставка
Часто задаваемые вопросы
В1: Какова гарантия на оптоволоконный патч-корд FiberMania?
О: FiberMania гарантирует, что все поставляемые оптоволоконные патч-корды не имеют дефектов материала и изготовления в течение пяти (5) лет с даты поставки. Все оптоволоконные кабели имеют профиль UL, и каждый кабель проходит 100% тестирование.
В2: Можно ли настроить информацию о нашем бренде на вашем оптоволоконном кабеле?
О: Да, мы можем напечатать название вашего бренда на оболочке кабеля при минимальном заказе общей длины кабеля 1 км.
В3: Можете ли вы провести тест 3D-интерферометра?
О: Да, мы проводим 3D-тестирование по запросу клиента, обычно достигая показателя прохождения более 90 % и до 100 %, когда это необходимо.
В4: Каков минимальный заказ вашей продукции?
О: У нас есть только минимальные объемы заказа для специальных заказов на кабели, общая длина которых составляет 1 км.
В5: доступны ли у вас бесплатные образцы?
О: Да, мы предлагаем бесплатные образцы для проектов клиентов, если общая стоимость не превышает 50 долларов США.
В6: принимаете ли вы заказы OEM и ODM?
А: Абсолютно. Мы предоставляем комплексные услуги OEM, включая индивидуальную маркировку, печать, дизайн упаковки, а также можем разработать новые инструменты для конкретных проектов.
