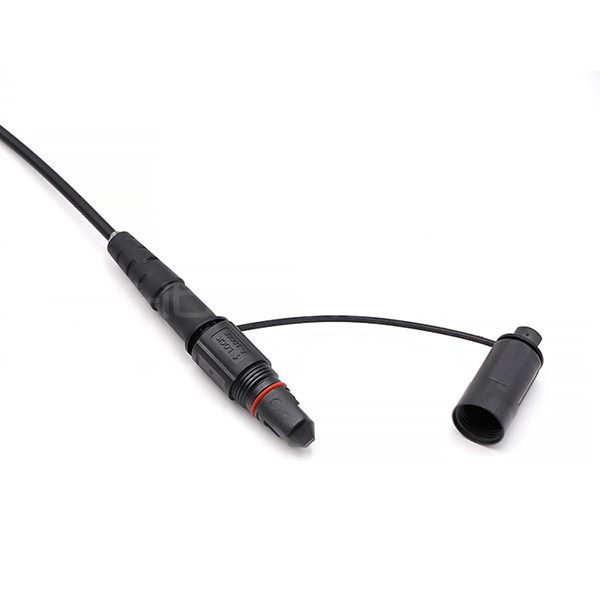

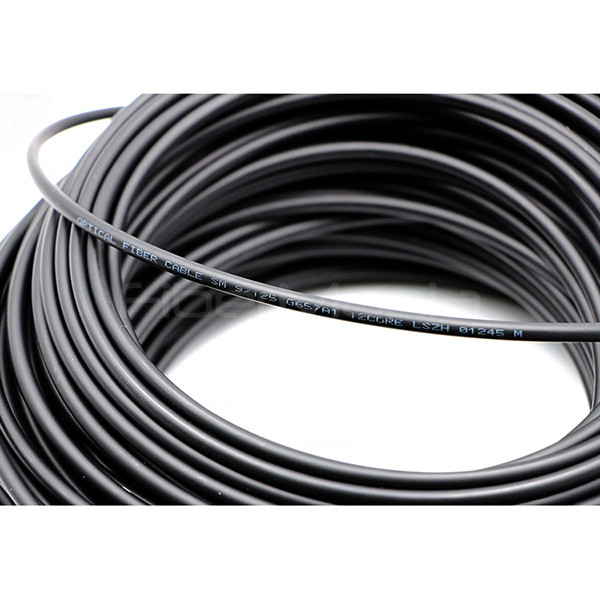

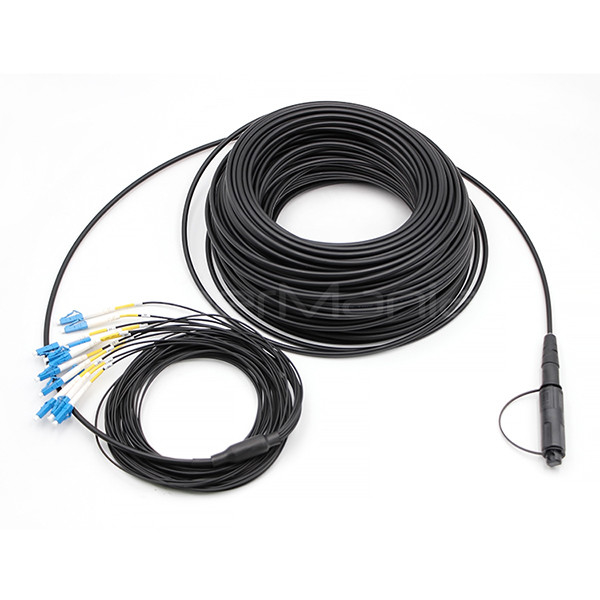

FTTA OptiTap MPO - LC UPC 12 жил наружный водонепроницаемый кабель 9/125 G.657.A1 LSZH Jacket
FTTA OptiTap MPO - LC UPC 12 жил наружный водонепроницаемый кабель 9/125 G.657.A1 LSZH Jacket обеспечивает быстрые решения по установке и хорошо работает при сопряжении с разъемом H, он может быть совместим со всеми аналогичными продуктами на рынке, совместим с разъемом Corning Opitap. Промышленные панельные пластиковые адаптеры служат герметичным проходом для волоконно-оптического соединения.
Fiber-to-the-antenna (FTTA) - это архитектура беспроводной сети, в которой оптоволокно проложено до самой вышки, чтобы заменить традиционные коаксиальные кабели. Важные компоненты, такие как удаленные радиомодули (RRU), также размещаются на вершине вышки, а не в базовом месте. Решения FTTA обеспечивают подключение кабелей и электрическую защиту для оборудования удаленных радиостанций (RRH), размещенного на сотовых вышках, крышах и других сооружениях.
Наше кабельное соединение в основном касается соединительного шнура FTTA, который в нашем ассортименте состоит из двух одномодовых волокон. На одном конце волокна оканчиваются водонепроницаемыми разъемами серии IP, а на другом конце - обычными разъемами, совместимыми с интерфейсом RRU, такими как LC duplex. Мы можем предоставить как собранные на заводе соединительные кабели, так и разъемы для быстрой установки на вашем объекте, мы предлагаем серии IP, ODVA, OptiTap, разъем H, ODC, RDC, AARC, FullAXS, RFE, IP-FX, Mini-SC, PDLC, NSN и другие типы полевых тактических разъемов.
Особенности FTTA OptiTap MPO - LC UPC наружный водонепроницаемый кабель
1. G657A1 (Нечувствительное к изгибу одномодовое волокно
2. Низкие потери при изгибе, идеально подходит для сложных установок.
3. MPO на одном конце Высокоплотный многоволоконный разъем
4. Водонепроницаемая конструкция для наружного применения
5. LSZH огнестойкий, нетоксичный, подходит для наружного/промышленного использования.
6. Низкие вносимые потери и высокие обратные потери
Применение OptiTap MPO - LC UPC наружный водонепроницаемый кабель
1. Сети FTTH (Fiber-to-the-Home) – наружное распределение.
2. Центры обработки данных – высокоплотный магистральный кабель MPO для разветвления LC.
3. Инфраструктура 5G – водонепроницаемая и прочная для наружного применения.
4. Промышленные сети – жесткие условия, требующие защиты LSZH.
Параметры волокна
|
№
|
Элементы
|
Единица измерения
|
Значение
|
|
1
|
Диаметр сердечника
|
мкм
|
9/125: G652D, G657A1, G657A2
62.5/125: OM1: 62.5
50/125: OM2, OM3, OM4, OM5
|
|
2
|
Диаметр оболочки
|
мкм
|
125±10
|
|
3
|
Нециркулярность сердечника
|
%
|
≤6.0
|
|
4
|
Нециркулярность оболочки
|
%
|
≤2.0
|
|
5
|
Концентричность сердечника и оболочки
|
мкм
|
≤1.0
|
|
6
|
Диаметр покрытия
|
мкм
|
245±10
|
|
7
|
Концентричность оболочки и покрытия
|
мкм
|
≤12.5
|
|
8
|
Затухание (макс.)
|
850 нм
|
дБ/км
|
3.0
|
|
1300 нм
|
дБ/км
|
1.0
|
|
1310 нм
|
дБ/км
|
0.35
|
|
1550 нм
|
дБ/км
|
0.22
|
Параметры кабеля
|
Элементы
|
Значение
|
|
Количество волокон
|
2 или 4
|
|
Буфер
|
Диаметр
|
0.85 мм±0.05 мм
|
|
Материал
|
LSZH
|
|
Кабель Simpelx
|
Диаметр
|
2.0 мм±0.1 мм
|
|
Материал
|
LSZH
|
|
Наполнитель
|
Диаметр
|
2.0 мм±0.1 мм
|
|
Материал
|
LSZH
|
|
Силовой элемент
|
Кевлар
|
|
Оболочка
|
Материал
|
LSZH
|
|
Цвет
|
Черный
|
|
Вес кабеля
|
Прибл.
|
47 кг/км
|
Механические и экологические характеристики
|
Элементы
|
Единица измерения
|
Значение
|
|
Растяжение (долгосрочное)
|
Н
|
200
|
|
Растяжение (краткосрочное)
|
Н
|
400
|
|
Разрушение (долгосрочное)
|
Н/10см
|
1100
|
|
Разрушение (краткосрочное)
|
Н/10см
|
2200
|
|
Радиус изгиба (динамический)
|
мм
|
20D
|
|
Радиус изгиба (статический)
|
мм
|
10D
|
|
Температура установки
|
ºC
|
-20~+60
|
|
Рабочая температура
|
ºC
|
-30~+70
|
|
Температура хранения
|
ºC
|
-30~+70
|
Спецификация
| Тип торцевой поверхности |
UPC |
| Тип волокна |
G657A1 |
| Диаметр кабеля |
5.0 мм |
| Вносимые потери |
≤ 0.3 дБ |
| Обратные потери |
≥50 дБ |
| Затухание при 1310 нм |
0.36 дБ/км |
| Затухание при 1550 нм |
0.22 дБ/км |
| Прочность на растяжение |
200/400 Н (долгосрочная/краткосрочная) |
| Устойчивость к раздавливанию |
1100/2200 Н (долгосрочная/краткосрочная) |
| Рабочая температура |
-40 ~ +70ºC
|
| Температура хранения |
-40 ~ +70ºC |
| Рабочая температура |
-10 ~ +50ºC |
| Длина |
По заказу |
FAQ
В1: Какова гарантия на волоконно-оптический соединительный шнур FiberMania?
О: FiberMania гарантирует, что все поставляемые волоконно-оптические соединительные шнуры не имеют дефектов материала и изготовления в течение пяти (5) лет с даты поставки. Все оптоволоконные кабели UL профилированы, и каждый кабель на 100% протестирован.
В2: Можно ли настроить информацию о нашем бренде на вашем оптоволоконном кабеле?
О: Да, мы можем напечатать название вашего бренда на оболочке нашего кабеля, и требуется общая длина кабеля 1 км.
В3: Можете ли вы провести 3D-интерферометрический тест?
О: Да, мы проводим 3D-тест по запросу нашего клиента, мы можем получить коэффициент прохождения более 90% и даже 100%, если это необходимо.
В4: Каков ваш минимальный объем заказа (MOQ) вашей продукции?
О: У нас есть MOQ только для некоторых специальных заказов кабелей, мы запрашиваем 1 км в качестве общей длины кабеля, вы можете рассмотреть возможность хранения кабеля у нас для производства вашего срочного заказа.
В5: Доступны ли бесплатные образцы от вас?
О: Да, мы всегда рады предложить бесплатные образцы для всех проектов наших клиентов при условии, что общая стоимость не превышает 50 долларов США.
В6: Принимаете ли вы заказы OEM и ODM?
О: Безусловно, да, мы предоставляем услуги OEM с тех пор, как начали этот бизнес, и для каждой этикетки, печати, дизайна пакета и коробки мы всегда относимся к этому серьезно и делаем это хорошо. Наши инженеры могут помочь вам с вашим текущим дизайном и даже могут открыть новую оснастку для вашего конкретного проекта.
